Montageanleitung Halterung für Volkslogger und Handheld



1. Generelles



Die Halterung ist dafür vorgesehen, einen Volkslogger und ein

Handheldgerät aufzunehmen. Sämtliche elektrischen Bauteile die

Zum Betrieb des Volksloggers und der Moving Map Anzeige

Notwendig sind, werden in dieser Halterung aufgenommen.

Die Einheit ist so konzipiert, dass nur noch Strom angeschlossen

werden muß, um sie in Betrieb nehmen zu können. Somit kann ein

Umbau der Einheit von einem Flugzeug in ein anderes innerhalb von

Sekunden erfolgen.

Die Halterung kann mit jedem Handheld – gerät kombiniert werden:



-         IPAQ

-         Palm

-         Visor

-         Casiopeia

-         Etc.



Die Halterung ist für jede Version des Volkslogger geeignet, allerdings sind für ältere Versionen des Volkslogger kleine Anpassungen am Gehäuse der Halterung notwendig. Der Volkslogger und das Handheld bleibt unverändert.



Die im folgenden gezeigten Schritte sind für die Kombination mit IPAQ vorgesehen. Für alle anderen Handheld Geräte bleibt die mechanische Vorgehensweise gleich. Lediglich die Elektronik wird geändert.



Die Bauteile sind mit nehreren vorgelaserten Aussparungen versehen die lediglich herausgedrückt werden müssen. Hierbei kann der Anwender selbst entscheiden, ob er die Aussparungen benötigt, oder nicht.



Die unter 6. beschriebene Beschaltung mit der IPAQ Version 37xx und jünger ist von uns getestet worden und funktioniert über hunderte von Stunden einwandfrei.





2. Technische Daten



Das Gehäuse und alle sonstigen mechanischen Teile sind entweder aus Alluminium oder Edelstahl gefertigt und sind damit rostfrei. Das Gewicht aller Bauteile beträgt 180 Gramm.

Zu diesem Gewicht kommt das Gewicht des Volksloggers und des IPAQ hinzu.



Die Abmessungen des Gehäuses betragen: 105 x 105 x 54 mm.



Die Schaltung ist für die Verwendung einer 12V Batterie vorgesehen.

Die Geräte werden wie folgt gespeist:



Volkslogger 12V mit 500mA abgesichert und je nach Version bis zu 10s gepuffert : die Spannung für den Volkslogger bleibt erhalten für mehrere Sekunden, das Schreiben der igc – Datei wird bei kurzzeitigem Stromausfall, wie z.B. beim Umschalten der Batterie nicht unterbrochen.



IPAQ 5V mit 1600mA abgesichert. Info: der IPAQ kann je nach Ladezustand der IPAQ Batterie und je nach Beleuchtungsstärke des Displays bis zu 1500mA Strom verbrauchen. Bei vollkommen entleertem IPAQ und bei voller Helligkeit des Displays wird dieser Strom für mehrere Minuten benötigt. Die Hinweise zur Kühlung sind unbedingt zu beachten.



3. Inhalt des Bausatzes



Der Bausatz enthält alle zum Bau der Halterung erforderlichen mechanischen Bauteile:



Teil                                                                     Werkstoff



Gehäuse                                                            Aluminium

Gehäuserückwand                                           Aluminium

Schwenkplatte                                                  Edelstahl

Achse (M6 Schaftschraube DIN 6912)          A2 – 70 Edelstahl

Mutter                                                                 A2 – 70 Edelstahl

Rastfeder                                                           1.4310  Edelstahl

Doppelklebeband                                             Schaumstoffband von –20°C bis 70°C

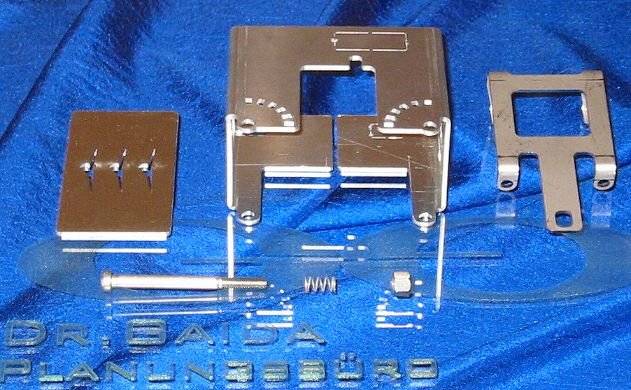

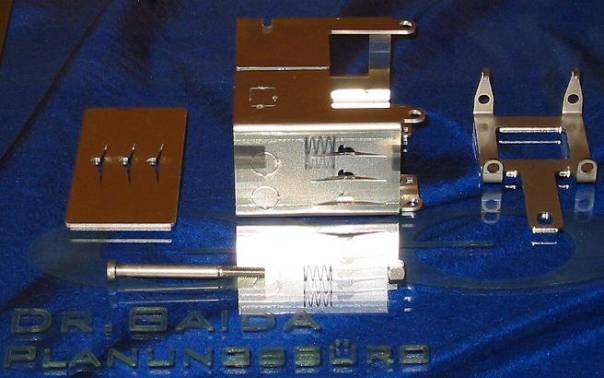

Bausatzinhalt (das Doppelklebeband ist nicht abgebildet)





Bausatzinhalt mit Rückansicht des Gehäuses



4. Montage der mechanischen Teile der Halterung



Dear Bausatz kann in mehreren Versionen gebaut werden. Mit oder ohne Schwenkvorrichtung. Im folgenden ist die Montage mit der Schwenkvorrichtung gezeigt. Der Bausatz ist so ausgelegt, dass die Achse zum Schwenken der Moving Map Anzeige sowohl links als auch rechts montiert werden kann. Sowohl auf der rechten Seite kann die Schwenkvorrichtung so angebaut werden, dass sie in normallage entweder parallel zur Volksloggerfront liegt, oder senkrecht dazu. Die Festlegung auf welcher Seite die Achse eingebaut wird ist der erste Schritt und ist nicht rückgängig zu machen.

Die folgende Anleitung zeigt die Montage der Halterung mit der Achse auf der linken Seite und senkrechter Lage der Moving Map zum Volkslogger im nicht geschwenkten Zustand.

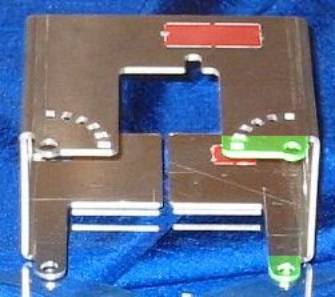

Abzutrennende Bereiche am Gehäuse



Die grün markierten Bereiche können abgetrennt werden. Dieser Vorgang dient lediglich der Optik und hat keine Bedeutung für die Funktion.

Die rot markierten Bereich werden herausgedrückt, falls das Garrecht Wiring Board montiert werden soll.

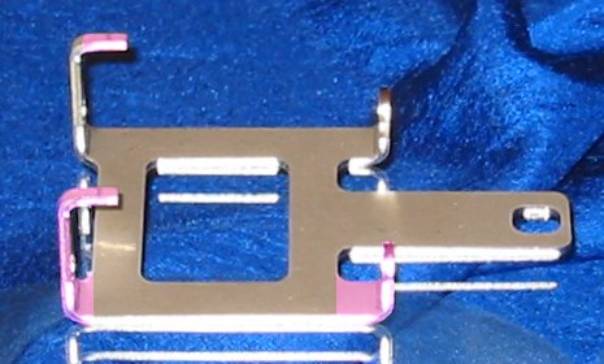

Abzutrennende Bereiche an der Schwenkplatte



Als nächstes wird der Magentafarbene Bereich abgetrennt (Handsäge, oder Flex).



Wenn die Montage von Sicherungshalterungen vorgesehen ist, werden die entsprechenden Aussparungen auf der gewünschten Seite herausgedrückt.

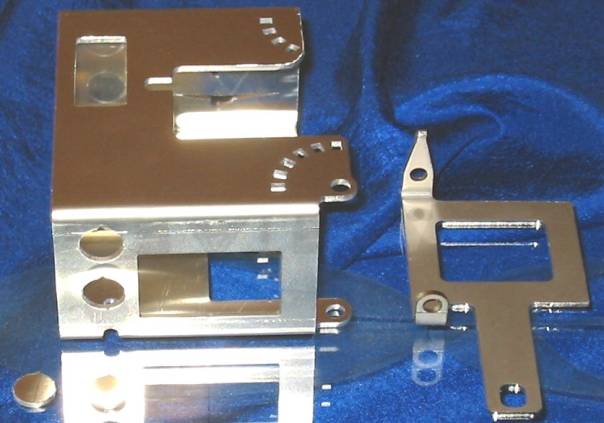

Halterung nach dem Abtrennen kurz vor dem Herausdrücken der Aussparung für Sicherungen

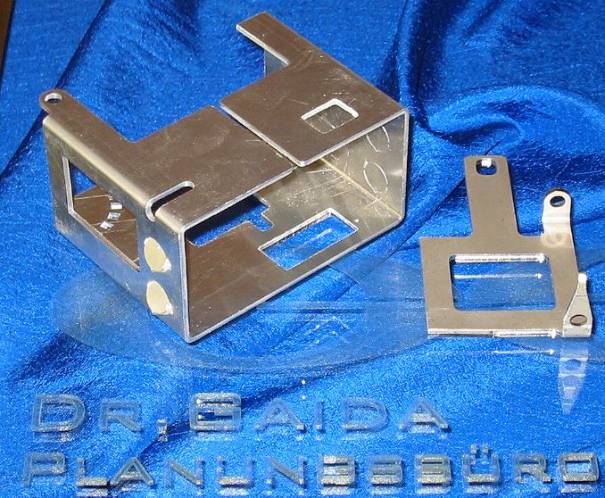

Halterung nach dem Herausdrücken der Aussparung für Sicherungshalterungen.





Nach diesem Schritt erfolgt die Montage der Elektronik. Im folgenden wird der Einbau des Garrecht – Wiring Board gezeigt. Es ist die Motage des Wiring Boards mit den von Garrecht mitgelieferten Kunststoffklipsen vorgesehen. Für den Aufbau anderer der Elektronik bitte das entsprechende Kapitel nachschlagen.

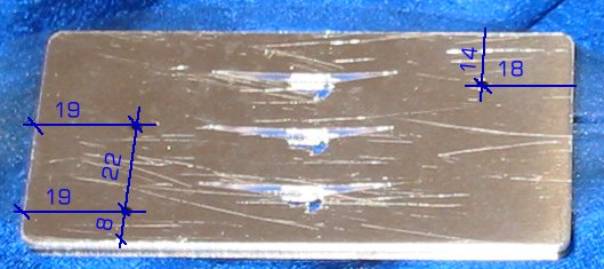

Anzeichnen der Bohrungen für das Garrecht Wiring Board





Die gezeigten Positionen werden zunächst mit einem 5,5mm Bohrer durchgebohrt. Weil die Klipse der Firma Garrecht für 1,5mm dicke Bleche vorgesehen sind, ist das Blech um die Bohrungen herum um ca. 0,5mm dünner zu machen. Dies kann z.B. mit einem Fräser, oder mit einem Holzbohrer erfolgen. Die Bohrungen sind nicht in der Grundplatte eingearbeitet, weil viele Fliegerfreunde eine Gewindelösung bevorzugen.

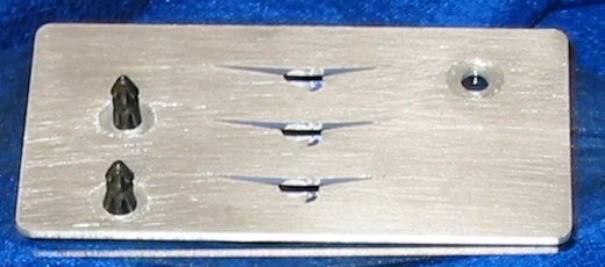

Rückplatte des Gehäuses mit Bohrungen, Senkungen und zwei bereits eingeklipsten Halterungen



Die Klipse werden in die Bohrungen eingedrückt und darauf wird die Platine eingesteckt.

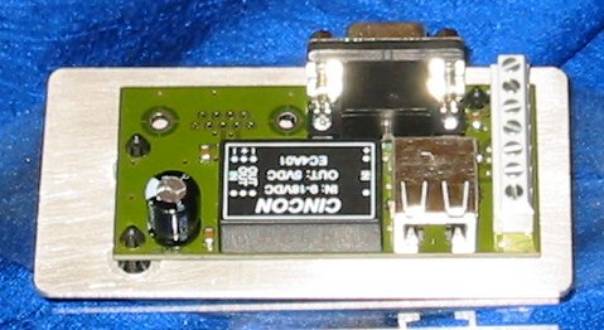

Auf der Rückplatte des Gehäuses montiertes Wiring Board der Firma Garrecht





Nach dem Einbau der Elektronik sollte die Halterung entsprechend beschichtet werden. Wir empfehlen das Lackieren in matt schwarz, oder die Beschichtung mit Lentex. Die nachfolgenden Bilder zeigen unlackierte Teile um bessere Kontraste der Bilder zu erhalten. Das Befestigen der Rückwand empfehlen wir mittels des beiliegenden Doppelklebebandes. Wir empfehlen, das Befestigen der Rückwand vor der Montage der Elektronik.

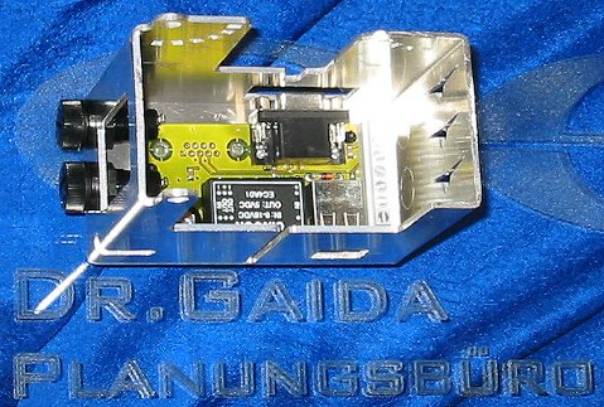

Halterung mit bereits befestigter Rückwand, mit Elektronik und mit eingeschraubten Sicherungshalterungen



Für das Verdrahten der Elektronik verweisen wir auf die entsprechende Anleitung der Firma Garrecht.



Jetzt wird der Volkslogger in die Halterung eingeschoben. Er passt exakt. (Eine eventuell an der Steckbuchse vorhandene Schraube am Volkslogger kann herausgeschraubt werden und wieder eingeschraubt werden.)







Einschieben des Volksloggers in die Halterung





Kurz bevor der Volkslogger ganz eingeschoben ist, wird der Stecker an den Volkslogger angeschlossen. Als nächstes wird die Achse durch die Schwenkplatte und das Gehäuse durchgesteckt. Zwischen dem Gehäuse und der Schwenkplatte wird die Feder aufgebaut. Bitte beachten Sie, dass die Feder so eingebaut werden muß, das sie ein sicheres Rasten gewährleistet.



Der Volkslogger wird nicht weiter fixiert. Er wird durch die Achse gegen Herausfallen gesichert.

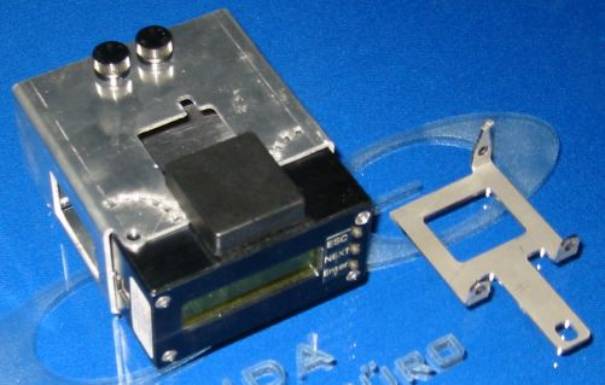

Halterung mit eingeschobenem Volkslogger

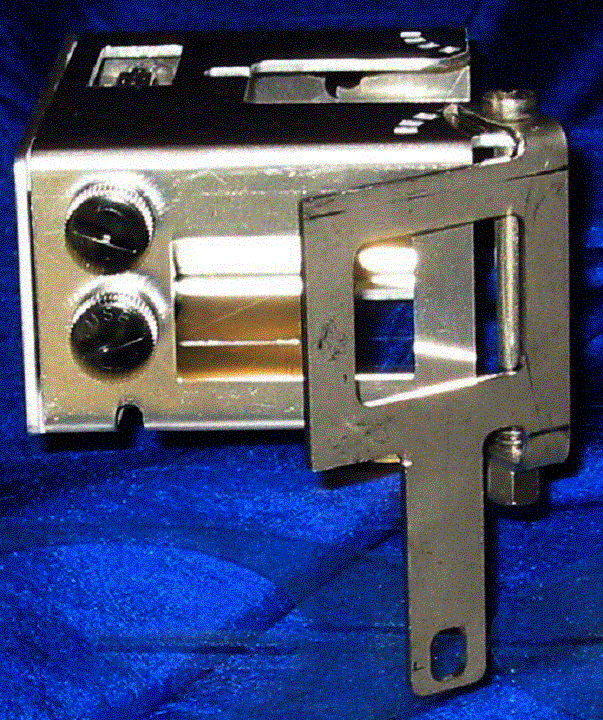

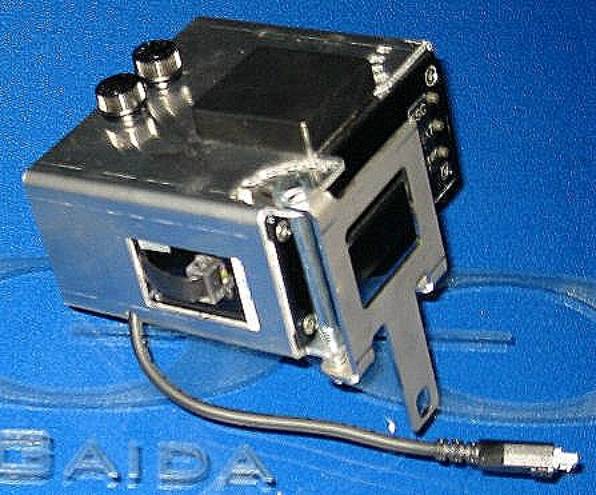

Fertige Halterung



Die auf dem oberen Bild gut sichtbare Schwenkplatte dient der Aufnahme des Handheld. Wir empfehlen das Befestigen des Schutzgehäuses des IPAQ mittels des dem Bausatz beiliegenden Doppelklebebandes. Wir raten dringend von der Verwendung von Teppich – Doppelklebeband ab. Für die Anwendung wie sie in einem Flugzeug stattfindet, mit extremen Temperaturschwankungen sind nur hochwertige Industrieklebebänder geeignet.

Ebenfalls möglich ist das verwenden der Gewinde der Garrecht IPAQ – Halterung. Hierzu müssen auf der Schwenkplatte entsprechende Bohrungen angebracht werden.





Als letzter Schritt folgt noch das Aufkleben eventueller Füße. Der ganze Vorgang der mechanischen Montage darf eigentlich nicht länger als 30 Minuten dauern.

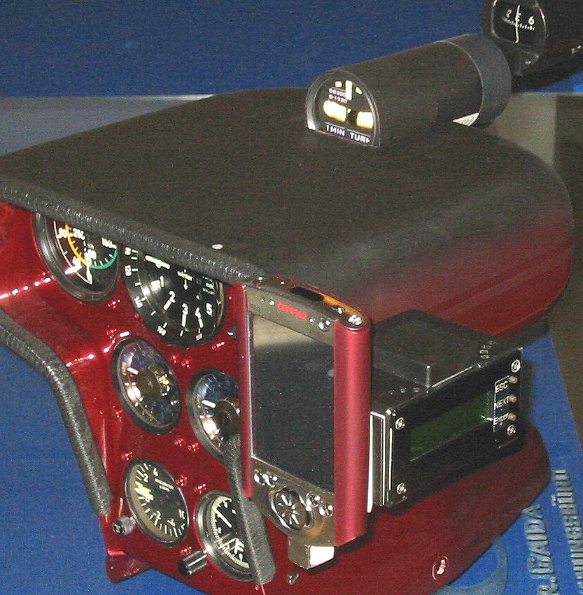

Die Halterung ohne Schwenkvorrichtung an einem DG Pilz.



5. Montage anderer Elektronik



Im folgenden wird nur die Elektronik für die Kombination Volkslogger und IPAQ behandelt. Für andere Kombinationen verweisen wir auf andere Internetseiten, wie z.B. www.streckenflug.at.



Im folgenden werden mehrere Varianten der Elektronik erläutert:



-         Fertige Spannungsregler, z.B. Firma Conrad www.conrad.de

-         Spannunswandlerplatine mit dem 7805 Regler



Der IPAQ wird mit 5V Gleichspannung versoergt. Die Batterie in den meisten Flugzeugen liefert 12V. Diese Spannung muß auf 5V gewandelt werden. Generell muß zwischen zwei unterschiedlichen Spannungsreglern unterschieden werden:



-         Schaltregler

-         Linearregler



Der wesentliche Unterschied dieser beiden Regler liegt im Wirkungsgrad. Während ein Schaltregler ca. 90% Wirkungsgrad hat, hat ein Linearregler in dem geschilderten Fall nur ca. 45% Wirkungsgrad. Die Verlustleistung beträgt im Schnitt ca. 3W, oder umgerechnet 0,25A. Bei einem siebenstündigen Flug bedeutet es, dass bei einem Linearregler eine Batterie mit ca. 1,4Ah höherer Kapazität notwendig ist.



Der andere Unterschied betrifft den Preis und Bauaufwand. Der im folgenden vorgeschlagene Spannungswandler mit dem Regler 7805 ist für wenige Euro herzustellen und ist auch für völlig Ungeübte kein Problem.

Ein etwas aufwendigerer Schaltplan eines einfach aufgebauten Schaltreglers liegt ebenfalls bei. Die Bauteile für diesen Schaltregler sind teurer, als die für den 7805.



Fertig aufgebaute Linearregler sind für ca. 10€ zu bekommen. Fertig aufgebaute Schaltregler sind wesentlich teurer.

Die Entscheidung welcher Regler verwendet wird überlassen wir Ihnen.



6.Montage Spannungsregler 7805





Die Schaltung ist sehr einfach aufgebaut. Dieser Spannungswandler besteht aus einigen wenigen Elementen, die auch von völlig Ungeübten leicht zusammengebaut werden können.

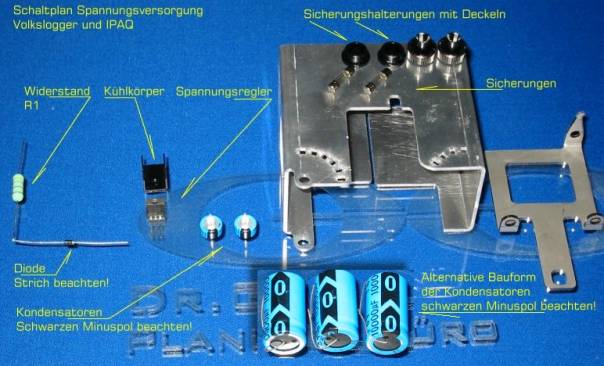

Bauelemente für die Elektronik





Der folgende „Schaltplan“ zeigt den Aufbau am Beispiel der 36er Serie:

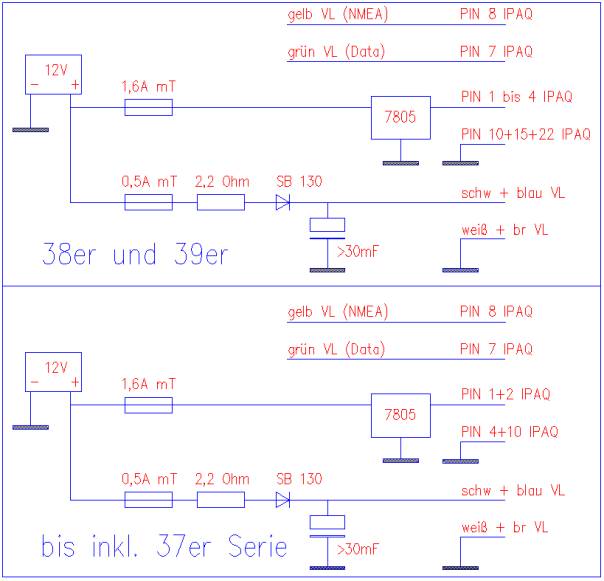

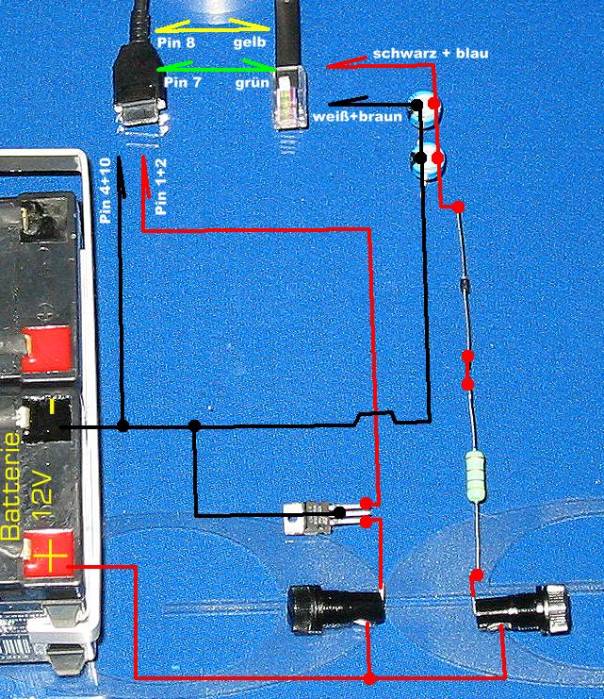

„Schaltplan“ für die Elektronik



Bei der Montage muß berücksichtigt werden, dass der Spannungsregler einen Kühlkörper benötigt. Wahlweise kann er auch auf das blanke Gehäuse geschraubt werden. In diesem Fall wird kein Kühlkörper benötigt.



Stückliste der Bauelemente inklusive der Conrad Bestellnummern www.conrad.de :



Spannungsregler 7805                                    17503022

Kühlkörper                                                         18827122

Sicherungshalter (2 Stück)                              53386622

Widerstand 2,2 Ohm                                        40181177

Diode SB130                                                    16482822

Kondensator (kleine Bauform, 2 Stück)         47309077 wahlweise: Kondensator (große Bauform, 3 Stück)                                                                            47174722

Sicherung 0,5A mT                                          53326277 (nur als 10er Packung lieferbar)

Sicherung 1,6A mT                                          53582677 (nur als 10er Packung lieferbar)

Stecker Volkslogger                                        28192122 (als Kabel mit 2 Steckern)

Stecker IPAQ                                                                            http://www.handydatenkabel.de/deutsch/produkte/datenstecker/index_pdastecker.htm



Das teuerste an den Bauteilen sind die Kabel, bzw. Stecker um den Volkslogger und den IPAQ anzuschließen. Die restlichen Bauteile kosten einige wenige Euro (z.B. der Spannungsregler 1,3 Euro).



Die Größe und Ausführung der Kondensatoren wird dem Anwender überlassen. Wir empfehlen die kleine Bauform, die allerdings teurer ist.



Das Bauen der Schaltung sollte nicht länger als eine Stunde in Anspruch nehmen. Für die Montage der Elektronik bietet sich entweder der Direkteinbau an, oder eine Experimentierplatine.

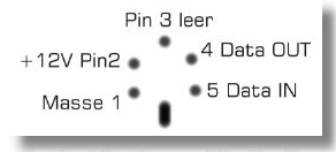

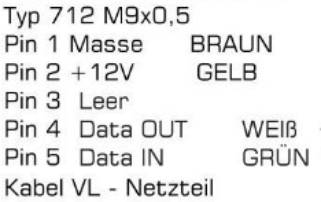

Zur Info: die Beschaltung des Steckers des Volksloggers alte Ausführung (Stecker Firma Binder Heilbronn): Typ 712 M9 x 0,5









7.Fertige Spannungsregler z.B. Firma Conrad



Es gibt fertige Spannungsregler, die bereits komplett aufgebaut sind. Unserer Ansicht nach bringen diese kaum Vorteile in der Bauzeit. Die Kabel müssen ohnehin angelötet werden und die Sicherungen werden weiterhin benötigt.



8.Schaltregler Bausatz

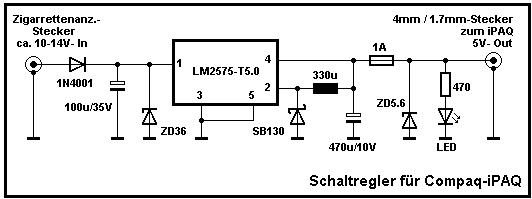

Dieser Schaltplan wurde uns von einem Fliegerkollegen zur Verfügung gestellt. Der Aufbau ist geringfügig komplizierter, als der des Linearreglers. Für ein bisschen mit dem Lötkolben vertraute Nutzer, dürfte auch dieser kein Problem darstellen.
